UKW-Station

Natürlich versucht man sich auch auf den kürzeren Bänden was VHF, UHF und SHF ist. Derzeit habe ich Technik für 2m, 70cm, 23cm und 13cm im Einsatz.
Als Transceiver wurde der gute alte FT-736 jetzt durch einen neuen ICOM IC-9700 ersetzt
Als Zusatzgerät für eienn 13cm Transverter tut ein IC-706 MKIIG seinen Dienst.
Für jedes Band gibt eine stärkere PA und die Antennen haben ihre Vorverstärker auf dem Dach.
Die meisten Bänder lassen sich zwischen Horizontal und Vertikal umschalten, so das man flexibel ist.

Antennentechnisch kann ich mich über die Möglichkeiten für eine Mietwohnung nicht beklagen. Auf dem Dach in ca. 18m über Grund auf 234m ü.NN steht meine UKW Gruppe mit diversen Yagis und Rundstrahlantennen. Alle Yagis sitzen zusammen auf einem Yaesu G-450 Rotor und sind damit 400Grad drehbar.

Aktuelle UKW Gruppe, im Vordergrund die 6m/4m Duoband Antenne von Dual,
darüber der 13cm WLAN Spiegel und eine 23cm GP-21 für 23cm Rundstrahl,
unten ist der 90cm Spiegel für den QO-100 mit Dualband Patch-Peed.
Im Hintergrund die eigentliche UKW Gruppe für 2m, 70cm und 23cm
und zusätzlich gibt es noch eine Diamond X-200 für die FM-Relais

Transceiver:            ICOM IC-9700 (2m, 70cm, 23cm) mit 10MHz Referenz Anbindung
                                ICOM IC-706MKIIG (genutzt für Portabel und 13cm)
                                Kenwood TM-D700 (Auto) für FM Repeater
                                TH-F7E als Handy für alle Fälle

Antennen:               6m/4m Duo Band Yagi-Antenne von Dual mit 3 bzw. 4 Elementen pro Band
                               2m/70cm FM: Diamond X200 Vertikal-Rundstrahler für Relais und Ortsrunden
                               2m: 11 Element Yagi Tonna, horizontal
                               2m: 5 Element Winkler, vertikal
                               70cm: 2x 19 Element Kreuzyagi für horizontal / vertikal
                               23cm: 36 Element Yagi, horizontal
                               23cm: GP21 Vertikal Rundstrahler mit 15dBi, gedacht für die Bergfunkjünger
                               13cm WLAN Spiegel mit 24dBi
                               90cm Offsetspiegel für QO-100 Up/Downlink

Vorverstärker:     2m, 70cm und 23cm, alles umschalbar über Sequenzer und Polarisation pro Band
                                13m Pre-Amp (temporär) da meist auf Funk-Anhänger genutzt

PA-Baugruppen:      6m/4m PA mit 500W aus 4x BLF-177
                                2m LDMOS-PA mit 1100W und BLF-188XR Mosfet
                               70cm PA mit knapp 500W aus 2x 250W R&S TV-Sendermodulen
                                23cm PA mit 160W als Duo-Cavity mit 2x 2C39BA Röhren bei 1,25kV Annodenspannung
                                13cm PA mit 100W und integriertem 13cm Transverter von SG Labs Bulgaria

DG0LFF		Meine UKW Station für QSO's in und um Europa
Navigation: Zur Person OV S07 DB0TUD Contest Crew DM7A KW-Station UKW-Station Antennen-Farm am QTH PA-Projekte Projekt Funk-Trailer Daten des Funk-Trailers Messtechnik die kreative Ecke mechanische Werkstatt DX-Expeditionen Infos aus dem Netz Kontakt zur Person Projekt Fukowa Systems Home		Natürlich versucht man sich auch auf den kürzeren Bänden was VHF, UHF und SHF ist. Derzeit habe ich Technik für 2m, 70cm, 23cm und 13cm im Einsatz. Als Transceiver wurde der gute alte FT-736 jetzt durch einen neuen ICOM IC-9700 ersetzt Als Zusatzgerät für eienn 13cm Transverter tut ein IC-706 MKIIG seinen Dienst. Für jedes Band gibt eine stärkere PA und die Antennen haben ihre Vorverstärker auf dem Dach. Die meisten Bänder lassen sich zwischen Horizontal und Vertikal umschalten, so das man flexibel ist. Antennentechnisch kann ich mich über die Möglichkeiten für eine Mietwohnung nicht beklagen. Auf dem Dach in ca. 18m über Grund auf 234m ü.NN steht meine UKW Gruppe mit diversen Yagis und Rundstrahlantennen. Alle Yagis sitzen zusammen auf einem Yaesu G-450 Rotor und sind damit 400Grad drehbar. Aktuelle UKW Gruppe, im Vordergrund die 6m/4m Duoband Antenne von Dual, darüber der 13cm WLAN Spiegel und eine 23cm GP-21 für 23cm Rundstrahl, unten ist der 90cm Spiegel für den QO-100 mit Dualband Patch-Peed. Im Hintergrund die eigentliche UKW Gruppe für 2m, 70cm und 23cm und zusätzlich gibt es noch eine Diamond X-200 für die FM-Relais Transceiver: ICOM IC-9700 (2m, 70cm, 23cm) mit 10MHz Referenz Anbindung ICOM IC-706MKIIG (genutzt für Portabel und 13cm) Kenwood TM-D700 (Auto) für FM Repeater TH-F7E als Handy für alle Fälle Antennen: 6m/4m Duo Band Yagi-Antenne von Dual mit 3 bzw. 4 Elementen pro Band 2m/70cm FM: Diamond X200 Vertikal-Rundstrahler für Relais und Ortsrunden 2m: 11 Element Yagi Tonna, horizontal 2m: 5 Element Winkler, vertikal 70cm: 2x 19 Element Kreuzyagi für horizontal / vertikal 23cm: 36 Element Yagi, horizontal 23cm: GP21 Vertikal Rundstrahler mit 15dBi, gedacht für die Bergfunkjünger 13cm WLAN Spiegel mit 24dBi 90cm Offsetspiegel für QO-100 Up/Downlink Vorverstärker: 2m, 70cm und 23cm, alles umschalbar über Sequenzer und Polarisation pro Band 13m Pre-Amp (temporär) da meist auf Funk-Anhänger genutzt PA-Baugruppen: 6m/4m PA mit 500W aus 4x BLF-177 2m LDMOS-PA mit 1100W und BLF-188XR Mosfet 70cm PA mit knapp 500W aus 2x 250W R&S TV-Sendermodulen 23cm PA mit 160W als Duo-Cavity mit 2x 2C39BA Röhren bei 1,25kV Annodenspannung 13cm PA mit 100W und integriertem 13cm Transverter von SG Labs Bulgaria


		UKW Gruppe mit Pre-Amp Box am Fußpunkt, montiert am Essenkopf oben 23cm Yagi mit 36 Elementen 2m Yagi mit 11 Elementen Darunter an GFK Rohr links die 70m Kreuz-Yagi und rechts die vertikale 2m Yagi von Winkler

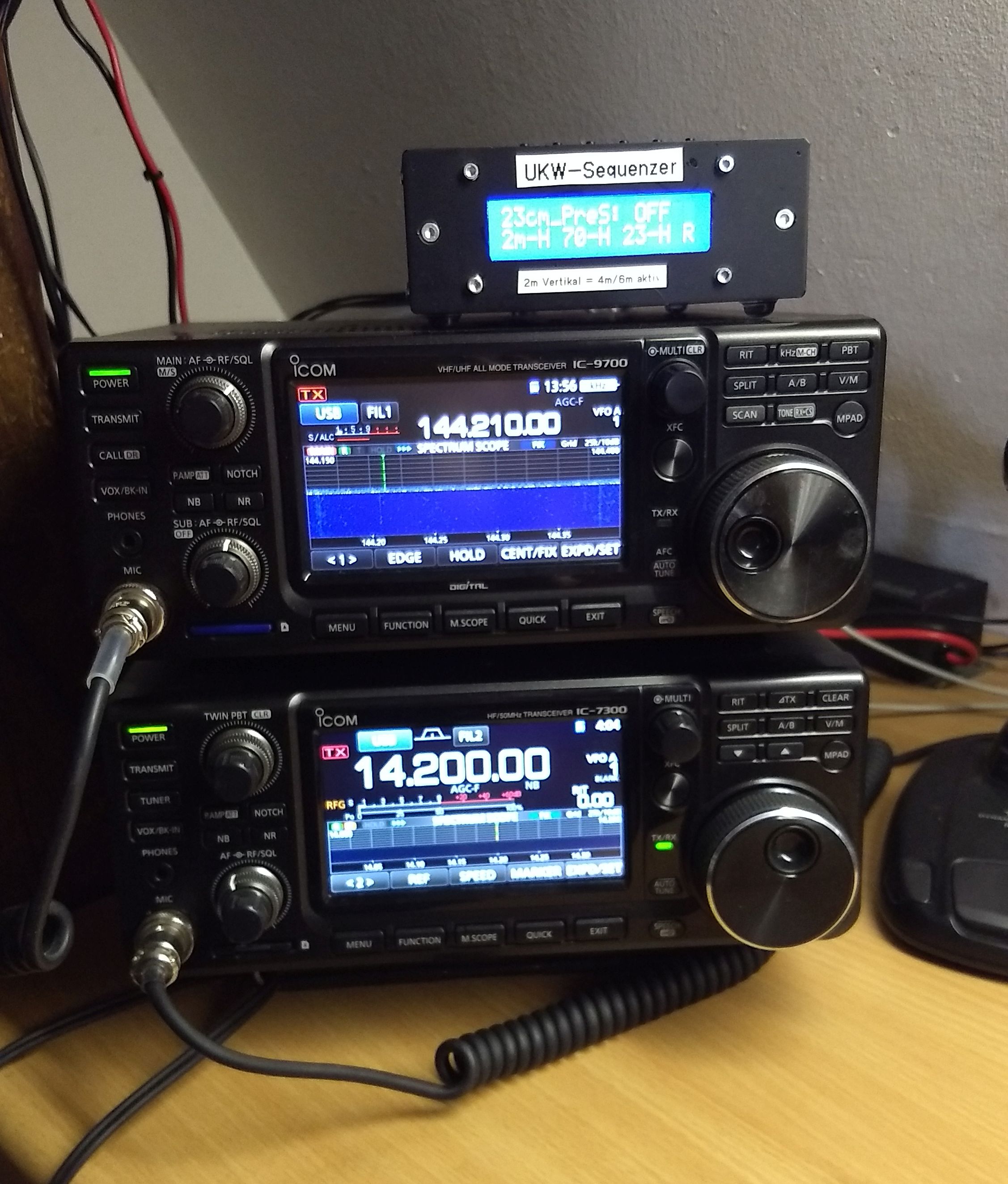

		Das Transceiver-Team mit IC-9700 und IC-7300

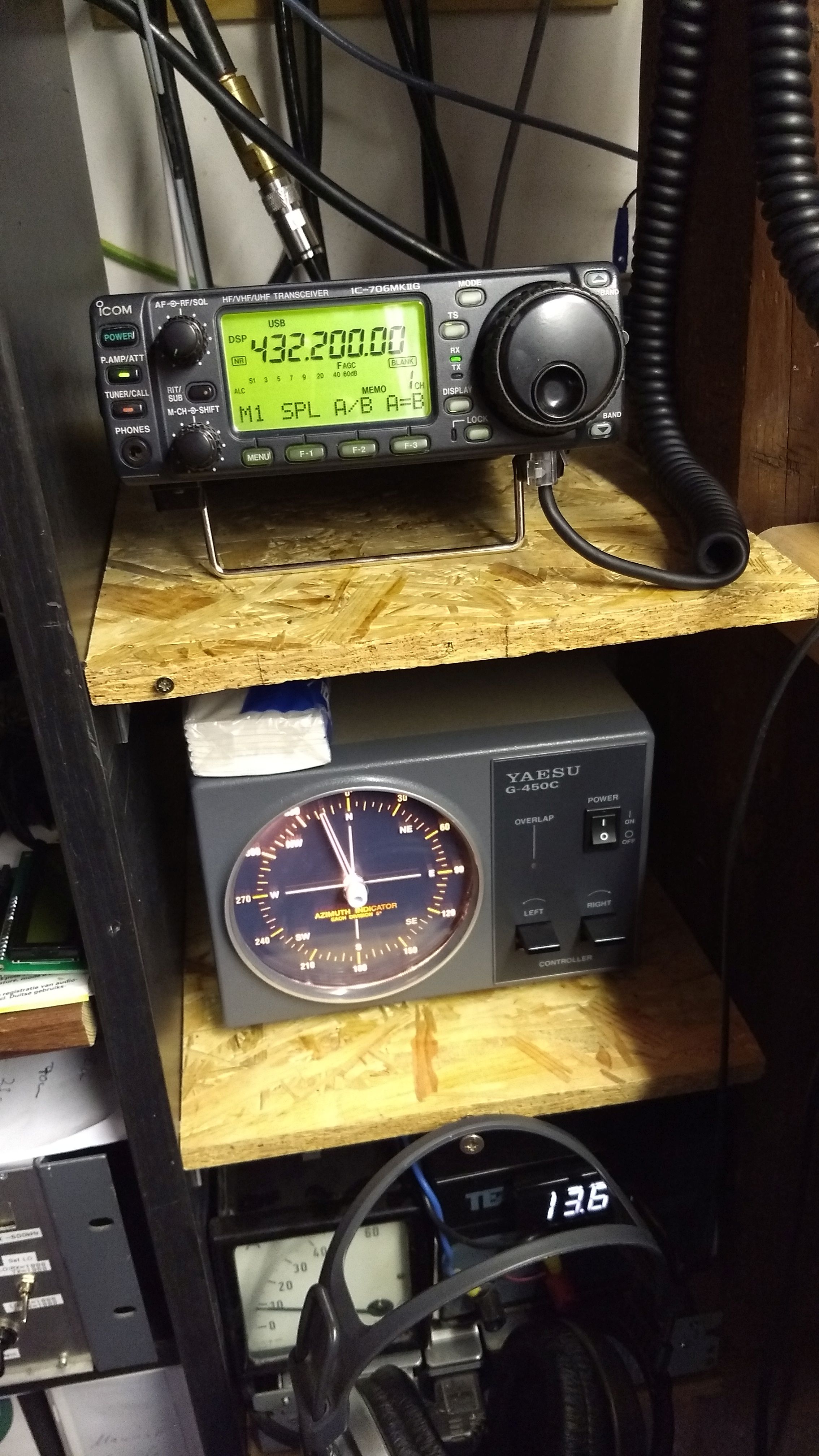

		Hier der IC-706MKII-G für 13cm und die Rotorsteuereung der UKW Gruppe. Die 6m/4m/13cm Einheuit wird mit einem anderen Rotor gedreht

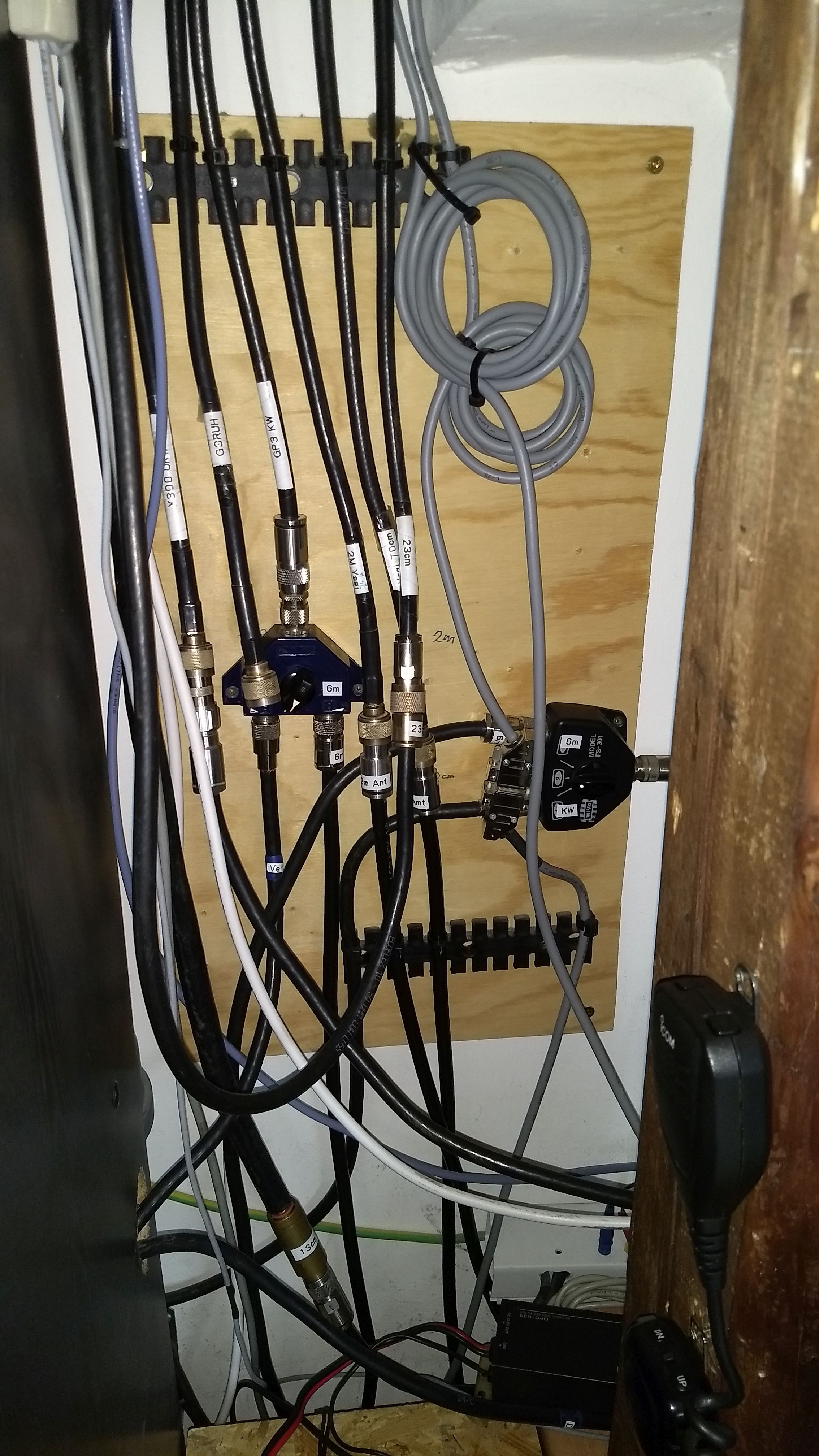

		Das übliche Koax-Kabelproblem im Shack, alles kann getrennt und gegen Erde isoliert werden aber Beschriftung ist alles......
