Hier mein Equipment um die unteren Bänder zu beleben.
Auf Grund eines Platzproblems im Shack habe ich die Komponenten so kombiniert, wie sich auf der geringste Platzbedarf ergeben hat.

Folgenden Komponenten sind derzeit verfügbar:

ICOM IC-7300 SDR-TRX für KW, 6m und 4m Band

ICOM IC-706 MKIIG für KW, 6m, 2m und 70cm, hier genutzt für protabel und als 13cm TRX

9-Band KW-Preselektor mit Controller und CAT Anschluss für den TRX

FA-SDR mit 1W PA, 192kHz USB-Soundcard und HQ-SDR auf PC

MFJ-941E KW Tuner zur Antennenanpassung bzw Portabelzwecke

KW-PA mit GU43B, Bänder 160 - 10m, Leistung 750W+ gibt ja viele Kabelverluste, hi

Selbstbau KW-Tuner in T-Schaltung als CLC mit 2kW Belastbarkeit und drei schaltbaren Ausgängen


KW-Antennen:
G5RV mit 31,5m für 80-10m mit Einspeisebalun zur Symmetrierung

GPA50 von Fritzel mit resonanten Radials aufgebaut auf 10m2 Maschendraht als Gegengewicht

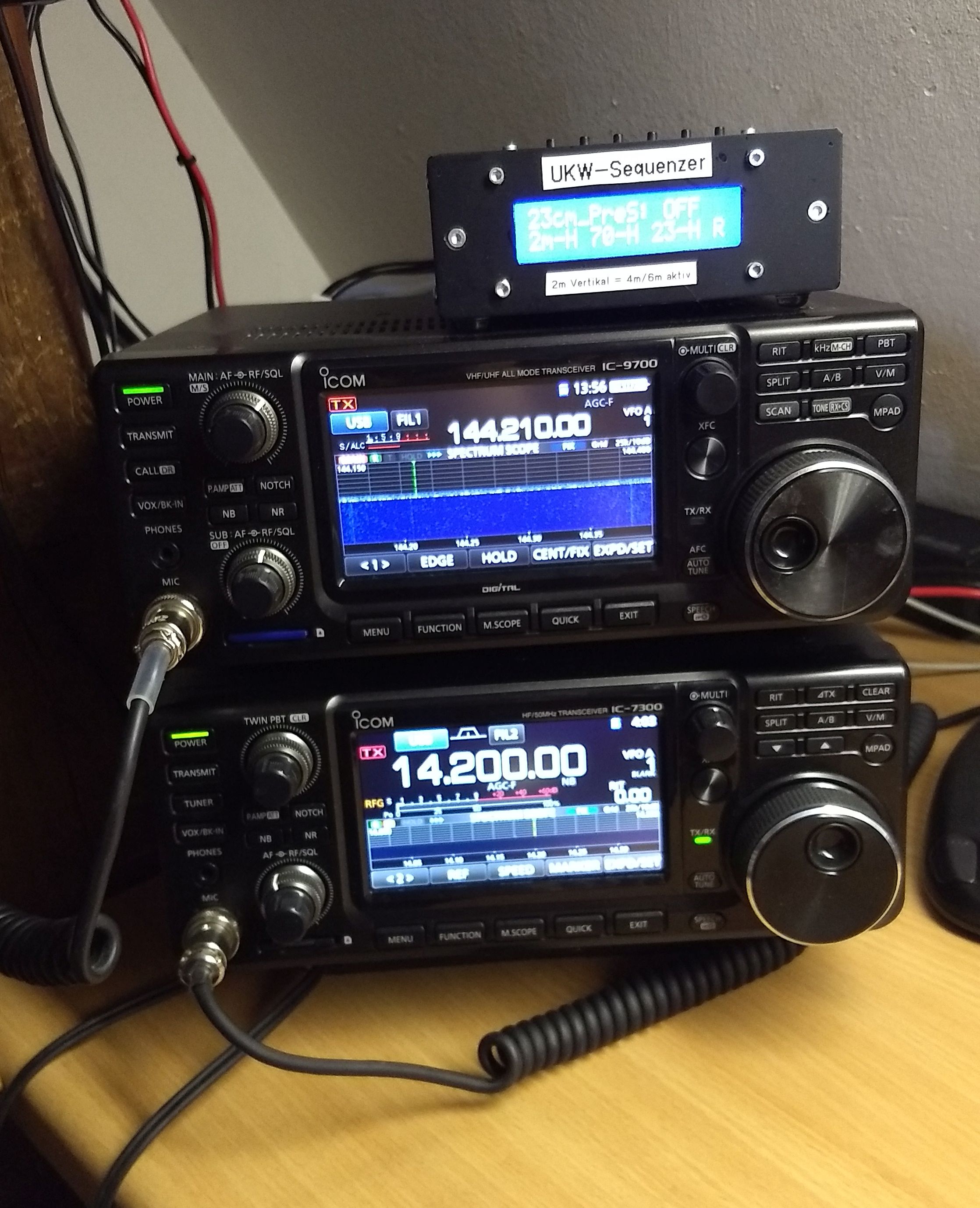

TRX

unten im Bild der IC-7300 für den KW-Bereich
KW-PA mit GU43B Röhre (Finair Konzept nach PA0FRI)
Es ist erstaunlich was diese Röhre leisten kann, aus 15-20W Input macht sie in SSB locker das Doppelte des legalen Limits. Etwas gedrosselt auf das Zulässige ist das gut für saubere Signale.
Die PA ist in Kathoden-Basis-Schaltung aufgebaut und nutzt die Vorzüge der beiden Schirmgitter zur Steuerung voll aus.
Das Anodenspannungsnetzteil ist integriert und hat eine überdimmensionierte Siebung für 3,8kV mit 10x 2200µF bekommen. Damit flackert in SSB kein Licht mehr bei Volllast.

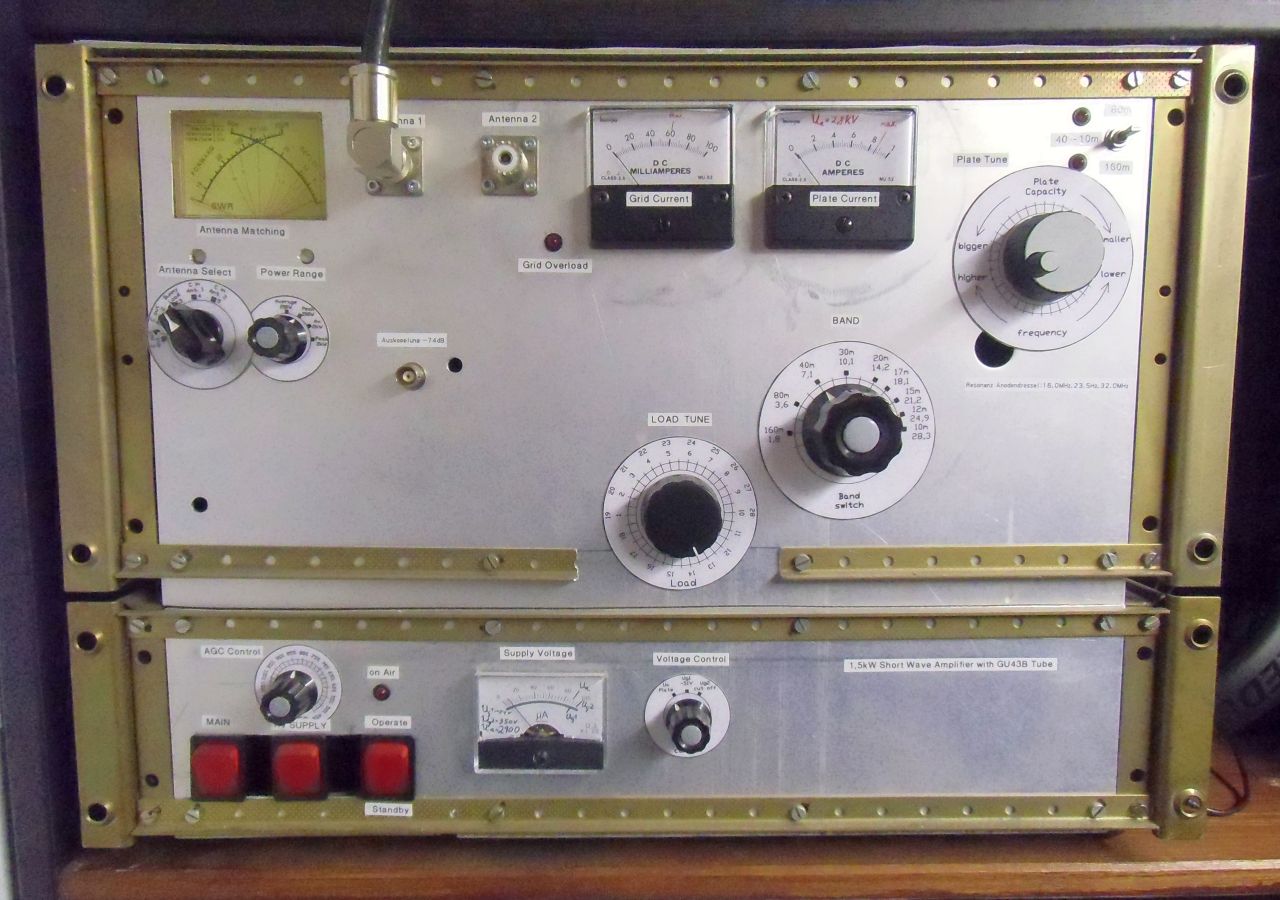

KW-PA
KW PA mit GU43B Röhre, unten HV Netzteil mit 2,9kV/1000mA und Siebgruppe (PA0FRI Konzept)
Eckdaten:
Annodenspannung:           2,9kV
Gitterspannung G1:          - 51V
Gitterspannung G2:          -350V
Bänder:                           160 - 10m inklusive WARC
Leistung:                         bei 15 - 20W Input ca. 1,1kW out CW bzw. 1,5kW SSB
HV-Netzteil:                    Trafo aus Mikrowelle mit 2,35kV, Gleichrichter und 10x 2200µF/385V  Elko-Bank
Röhre:                             GU43B in Metall-Keramicausführung in MIL-Vollkeramik-Sockel
Anodenkreis:                   3,3nF Doorknopf C, PI-Filter aus 10mm2 Cu Draht mit Vakuum C auf Anodenseite
160/80m Erweiterung:     Zuschaltung von diversen Keramik C's über VR311 Vakuum Relais
Anzeigen Output:             Kreuzzeiger für FWD und RWD, PEP, AVG mit Bereichsteilung für 200W und 2kW
Steuerung:                       PTT, ALC 0-100%, Einschaltverzögerung 180 Sek für HV, Gitterstromüberwachnung
Abstimmung/Test:            Dummyload für 1,5kW eingbaut, Anodenkreis-Vakuum C mit 100pF, Drehko. mit 1,5nF am Ausgang
Messausgang:                  74dB Ausgopplung des TX-Signal für Messempfänger
KW Tuner:
Ursprünglich hat der MFJ 941E Tuner bei mir alles gemacht, aber nachdem, die große PA fertig war, war der natürlich überlastet. Da fing das nächste Bauprojekt an. Verwendet wurde die bewährte CLC Schaltung als T Glied mit diversen schaltbaren Spulen in 10mm2 Cu und zwei großen Drehkos.
Der Tuner hat noch eine Antenenumschaltung und Bypass-Schalter bekommen so das man flexibel ist. Zu guter letzt habe ich mir eine Auskopplung mit -74dB eingbaut, um auch mal Testsignale abzweigen zu können.
Das Teil verrichtet bis jetzt klaglos seinen Dienst, auch wenn bei ungünstigen Einstellung schon mal ein Überschlag an der Spule passiert. Das sind aber Keramikspulenkörper, da schmilzt nix. Hi

Daten:
Eingänge:             1x
Ausgänge :           3x
Netzwerk:            T-Schaltung, CLC mit geschalteter Induktivität
Bypass:                alle Ausgänge können direkt als Bypass geschaltet werden
Testanschluss:      Auskopplung des Signals mit 74dB Dämpfung

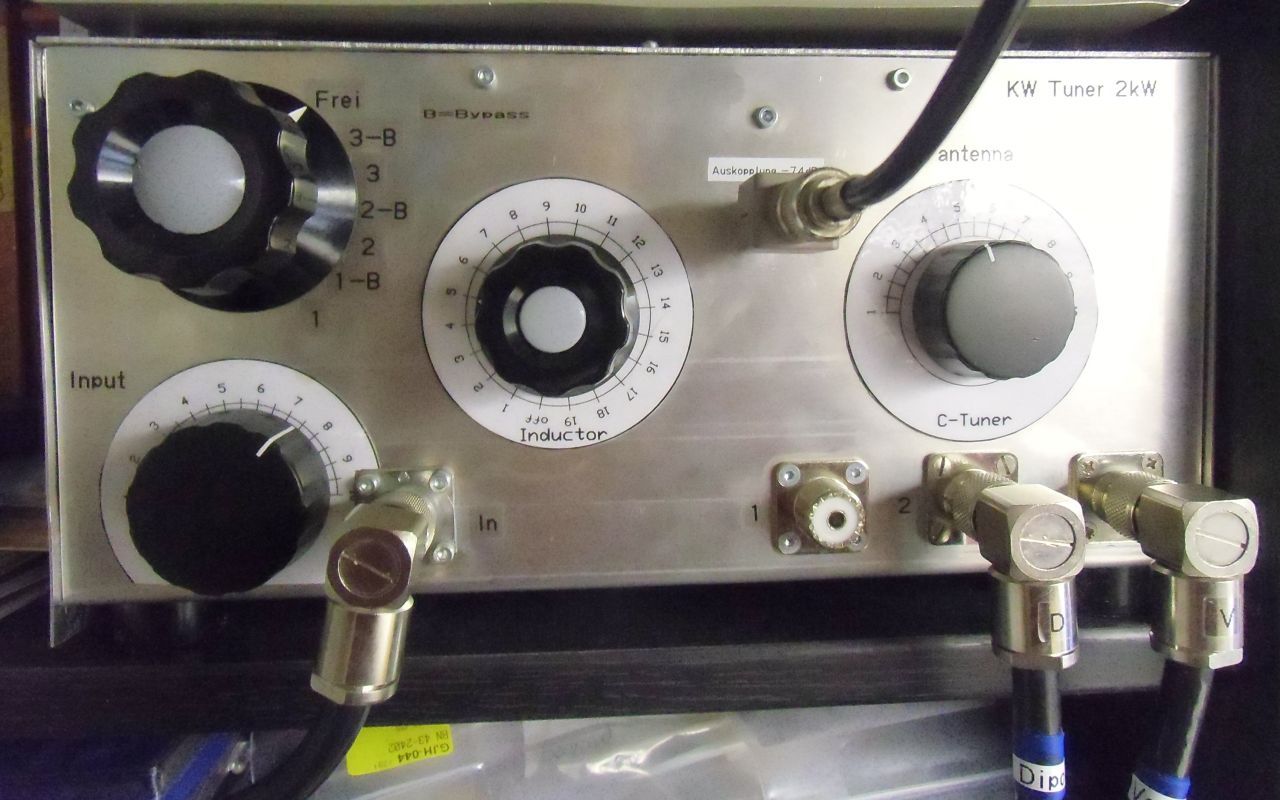

KW-Tuner
Selbstbau KW-Tuner mit reichlich dimensionierten Bauteilen

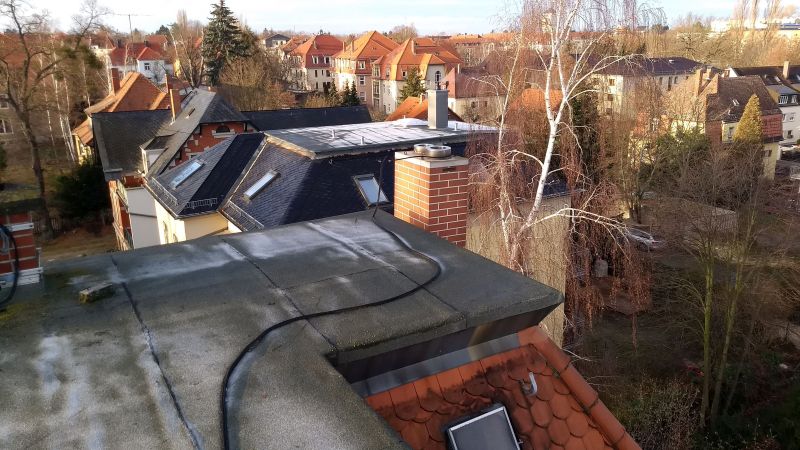

G5RV_Einspeisung
Einspeisung der G5RV Antenne über Zwillingsleitung, Antenen hat eine Länge von mit 31,5m und geht bis 80m

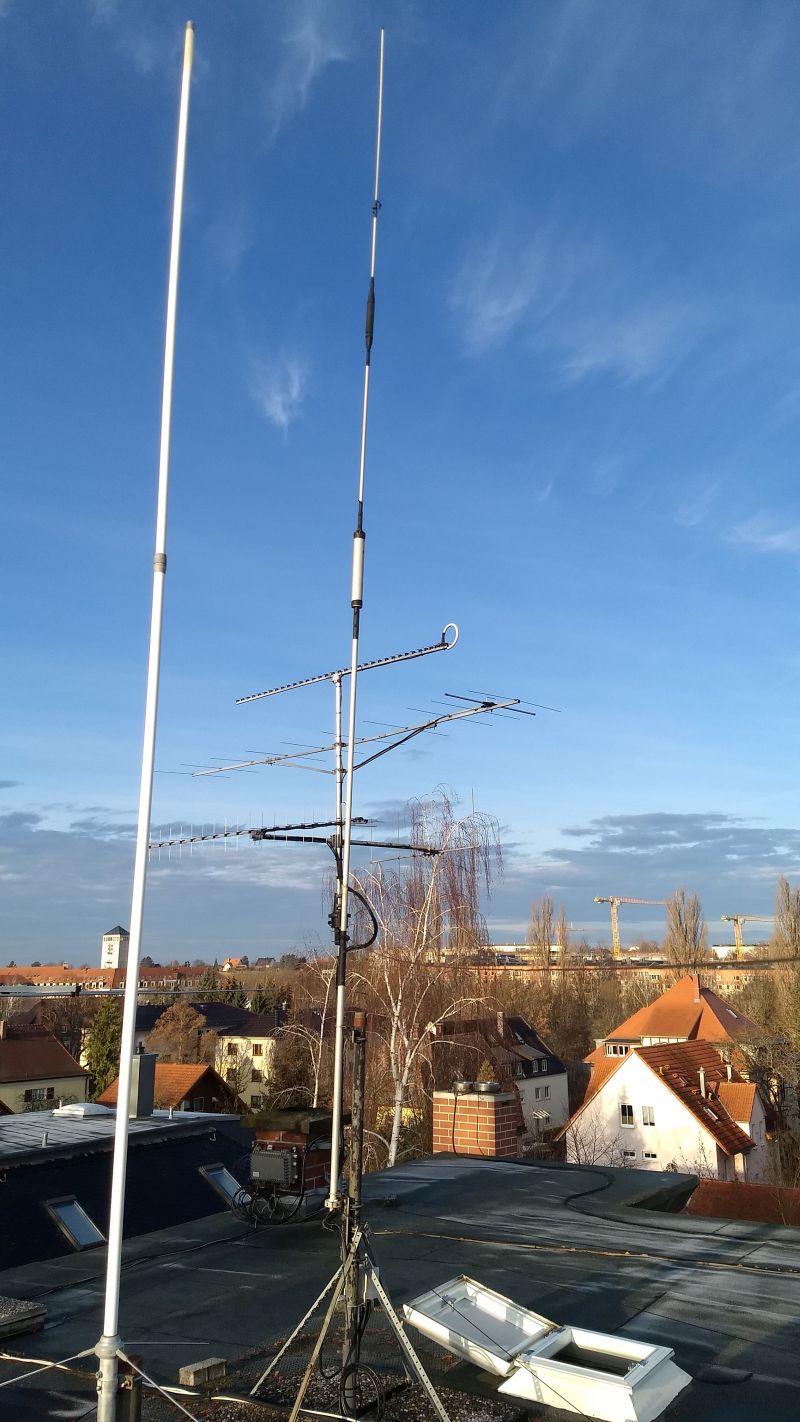

GPA50
Hier im Vordergrund die GPA50 von Fritzel, die resonaten Radials sind aber kam sichtbar.
Die Antenne geht von 80m - 10m, aber ohne WARC
Als Gegengewicht sind noch 10m2 Maschendraht auf dem Dach untergelegt

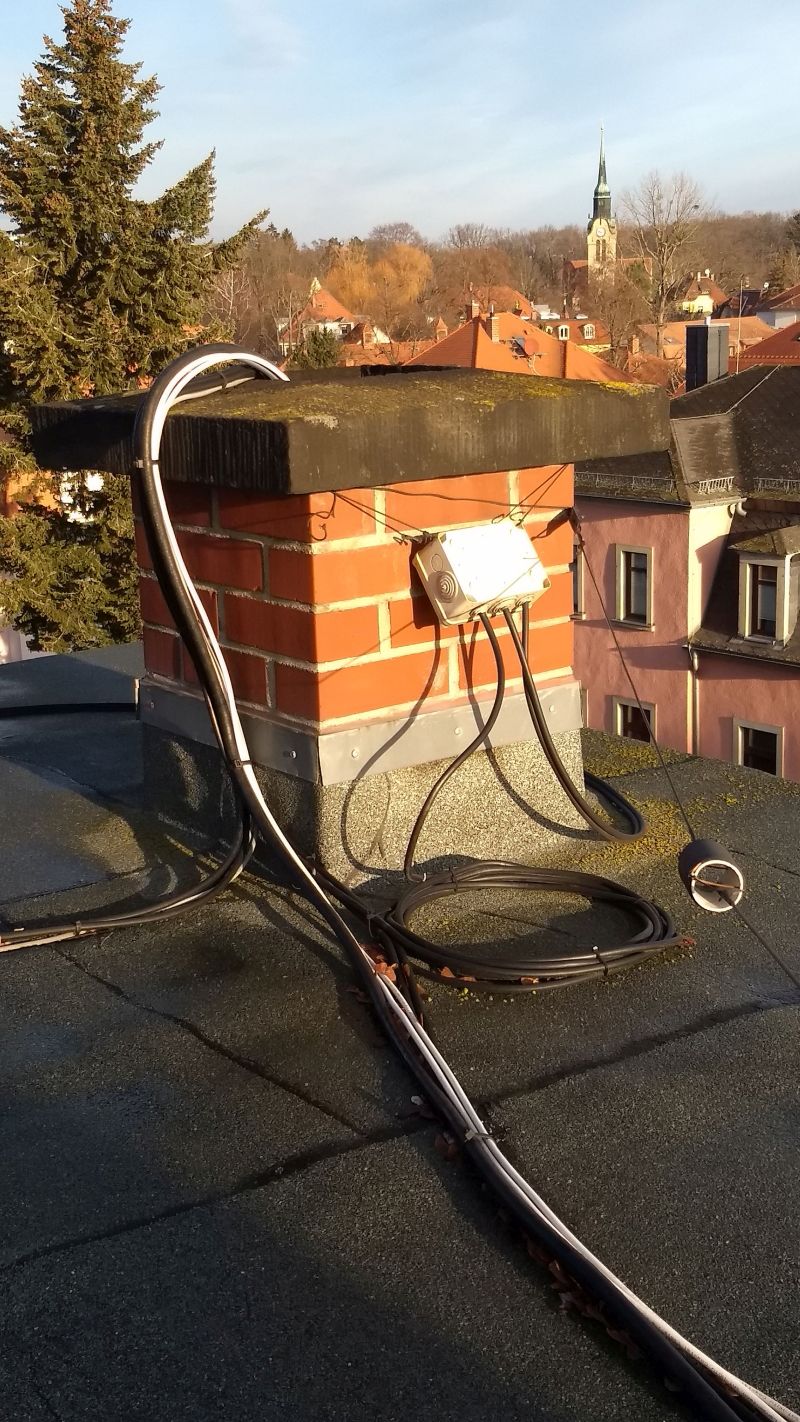

Symmetrierung
Symmetrierbox der G5RV Antenne, hier ist auch die 10,3m lange Zwillngsleitung gut zu erkennen
